Налаштування Barnex: що означає кожен параметр і як підібрати їх під свій будинок

Barnex налаштовується один раз у майстрі, і для більшості будинків цього достатньо. Але на екрані є ще блок «Налаштування нагріву» з десятком параметрів, і якщо вони стоять не так, як потрібно вам, можна довго дивуватися, чому бойлер не гріється або навпаки розряджає батарею. Розберемо, що означає кожен параметр простими словами, які значення стоять за замовчуванням і що змінювати, щоб отримати потрібну поведінку.

Скриншоти зроблено на інтерфейсі станом на початок жовтня 2026 року. Інтерфейс розвивається, тому назви й розташування окремих елементів можуть трохи змінитися, а принципи лишаються.

Перше налаштування: чотири кроки

Майстер відкривається, коли ви підключаєте координатор до домашнього Wi-Fi. Кожен крок одразу записується на пристрій.

1. Інвертор. Координатор сам шукає інвертор у мережі й намагається визначити виробника. Вам лишається вибрати свій зі списку.
2. Бойлер. Знайдіть бойлерний вузол у мережі й натисніть «Зв'язати». Крок можна пропустити, якщо бойлера ще немає.
3. Авто. Зарядна станція знаходиться й розпізнається автоматично. Тут задаються мінімальний і максимальний струм зарядки (за замовчуванням 6 і 16 А). Крок теж можна пропустити.

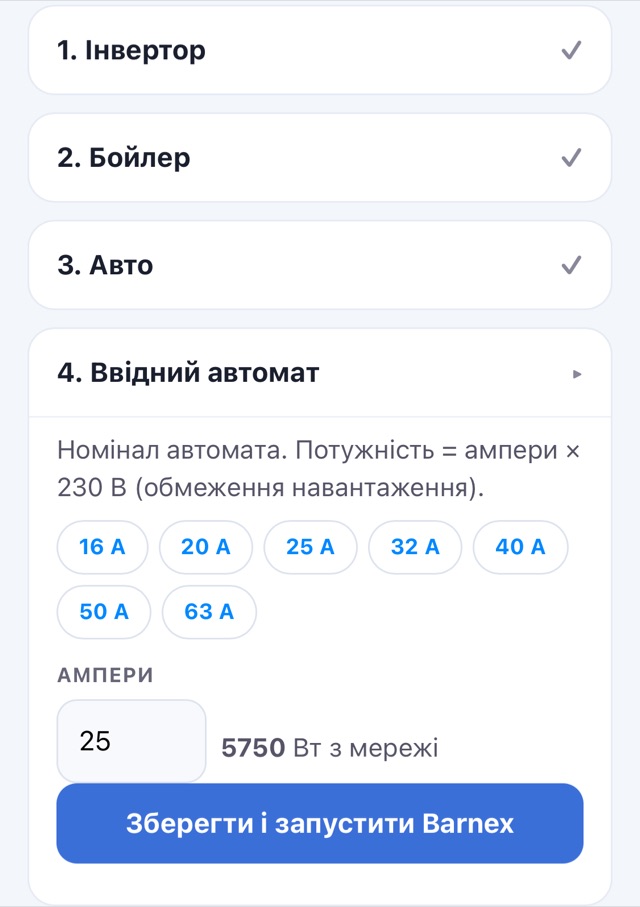

4. Ввідний автомат. Вибираєте номінал, і система сама рахує обмеження навантаження.

На четвертому кроці потужність рахується як ампери × 230 В: для автомата на 25 А це 5750 Вт. Це і є обмеження навантаження. Після збереження координатор перезапускається, і далі ви користуєтесь панеллю керування.

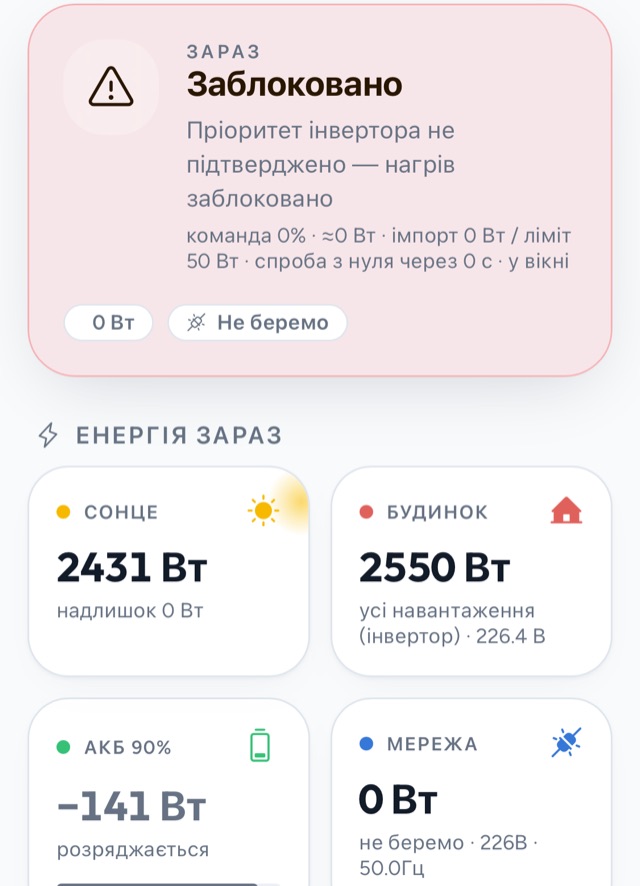

Головний екран: що означає картка «Зараз»

Перше, що варто навчитися читати, це картка «Зараз». Вона показує, що координатор робить зараз і чому.

На знімку нагрів заблоковано: «Пріоритет інвертора не підтверджено». Це найчастіша причина, чому бойлер не гріється на новій установці. Нагрів від надлишку вмикається лише після того, як інсталятор підтвердить, що на інверторі встановлено правильний пріоритет виходу (Сонце → Мережа → АКБ). Без цього батарея розряджалась би в бойлер.

Нижче, дрібним шрифтом, службовий рядок: «команда 0% · ≈0 Вт · імпорт 0 Вт / ліміт 50 Вт · спроба з нуля через 0 с · у вікні». Приблизно він читається так:

• команда — на скільки відсотків потужності зараз просять бойлер;
• імпорт / ліміт — скільки енергії зараз беремо з мережі й який ліміт стоїть;
• спроба з нуля через — скільки лишилось до наступної спроби підвищити потужність;
• у вікні — зараз діє денне вікно нагріву.

Інші стани, які ви побачите: «Не гріємо» (наприклад, немає бойлерів для скидання сонця) і поточна потужність та імпорт під ним.

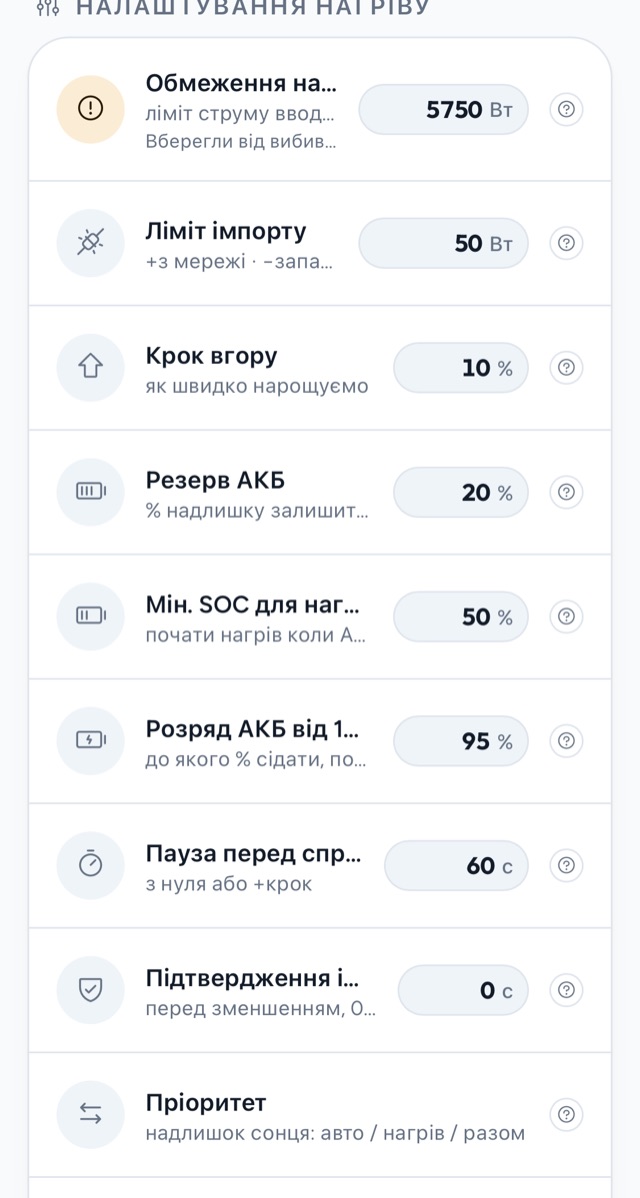

Блок «Налаштування нагріву»

Параметри нижче йдуть у порядку, у якому вони розв'язують реальні задачі.

Захист ввідного автомата

Обмеження навантаження (за замовчуванням 0, тобто вимкнено; майстер ставить значення). Номінал автомата в амперах × 230: 25 А → 5750 Вт. Barnex рахує струм імпорту з мережі (за датчиком струму або за ваттами й поточною напругою), а не суму всього дому: акумулятор та інвертор автомат не навантажують. Якщо струм вищий за ліміт, спершу зменшуються бойлери, потім струм зарядки авто, і в ручному режимі, і вночі.

Чому важлива напруга: при 200 В 5200 Вт з мережі це вже 26 А, тобто перевантаження для автомата на 25 А. Тому ліміт задається в амперах, а не лише у ватах. Під значенням видно лічильник «Вберегли від вибивання».

Скільки брати з мережі

Ліміт імпорту (50 Вт). Плюс означає, що імпорт до цієї величини допустимий: 50 Вт з мережі ще нормально. Мінус задає запас експорту: −50 означає, що з мережі не беремо взагалі, і при сонці має бути не менше 50 Вт експорту. Так бойлер зменшується раніше, і короткий сплеск навантаження в будинку не встигає «смикнути» мережу.

Підтвердження імпорту (0 с). Скільки секунд імпорт має бути вищим за поріг, перш ніж потужність почне зменшуватись. 0 означає «у той самий момент вимірювання», і це рекомендоване значення.

Як швидко росте й падає потужність

Крок вгору (10%). На скільки відсотків підвищувати потужність за одну спробу. Вниз потужність іде не кроком, а пропорційно розрахунку, щосекунди.

Пауза перед спробою вгору (60 с). Це пауза лише перед додаванням потужності (з нуля або +крок). Зменшення при імпорті відбувається щосекунди без цієї паузи. Простими словами: пристрій обережно піднімає і швидко скидає.

Що робити з батареєю

Резерв АКБ (20%). Скільки відсотків від доступного надлишку лишити на заряд батареї. 0% означає, що весь надлишок із заряду батареї йде в бойлер. Коли батарея повна (від 99%), працює інший режим, який обережно піднімає потужність і відступає при імпорті.

Мін. SOC для нагріву (50%). Мінімальний заряд батареї для початку нагріву. Якщо заряд нижчий, бойлер повністю вимкнений, і вся енергія йде на заряд батареї й авто. Значення 50% це баланс; щоб батарея мала максимальний пріоритет, можна поставити 80–90%.

Розряд АКБ від 100% (95%). Коли батарея заряджена майже до 100%, інвертор ще не розігнав максимальну потужність панелей, і дані про заряд та розряд можуть стрибати. Поки заряд вищий за це значення, нагрів дозволений навіть при невеликому розряді батареї; імпорт із мережі все одно зменшує потужність. 100% означає «розряд не дозволяти».

Кому першим віддавати сонце

Пріоритет (авто / нагрів / одночасно). Хто першим бере надлишок:

• Авто — спочатку авто до максимального струму, а решта йде в бойлер без взяття з мережі й розряду батареї;
• Нагрів — спочатку бойлери, авто чекає;
• Одночасно — обидва дивляться на імпорт і розряд самостійно.

Нічні графіки від мережі працюють незалежно від цього параметра. Для кількох бойлерів діє черга: «1» гріється першим, і коли бак нагрітий, черга йде далі.

Коли гріти

Гріти лише вдень (за замовчуванням 08:00–18:00). Поза вікном потужність нуль. Умова та сама: пріоритет інвертора має бути Сонце → Мережа → АКБ, інакше нічний пошук розрядить батарею в бойлер.

Розумне планування

Замість фіксованого «Резерву АКБ» пристрій сам вирішує, скільки сонця віддати бойлеру, щоб батарея гарантовано дійшла до заданого заряду до вечора. Задаються цільовий заряд на вечір (80%), ємність батареї у кВт·год і розташування (широта й довгота) для прогнозу погоди. Працює у три рівні: прогноз погоди (потрібен інтернет), локальна історія виробітку (від трьох днів, працює без інтернету) і «холодний старт», коли даних немає, а поріг консервативний. Тож без інтернету планування лишається робочим.

Діагностика з'єднань

Окремий перемикач вмикає еталонні й нічні перевірки опору лінії від інвертора до зарядки. Докладніше про неї — у статті Чому плавиться проводка до зарядки.

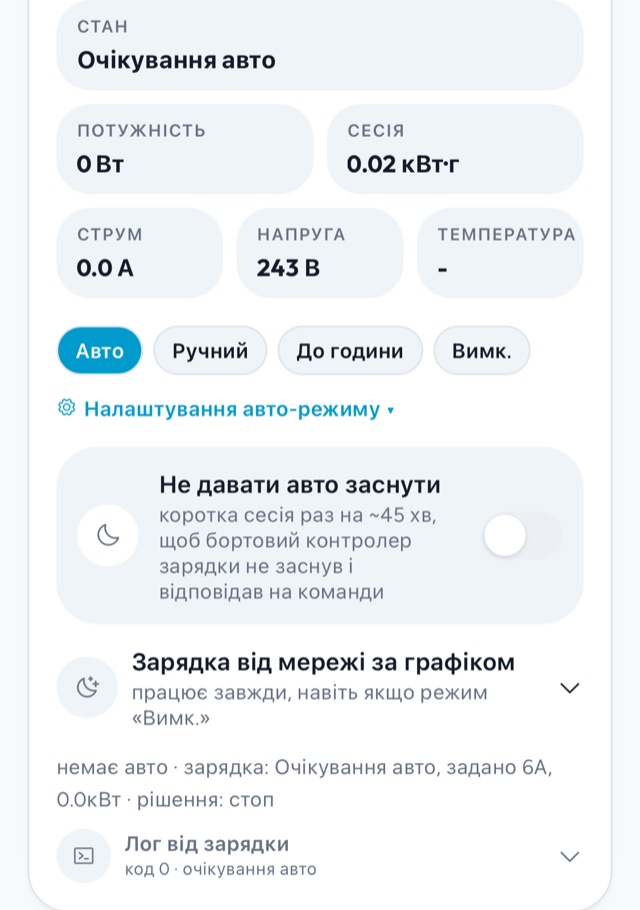

Зарядка авто

Для кожної зарядки є чотири режими: Авто, Ручний, До години й Вимк. Як вони працюють, читайте в статті Зарядка електромобіля від сонця, а про поведінку струму й типові проблеми — у статті Чому струм «гуляє» і зарядка не стартує. Ще два перемикачі:

• Не давати авто заснути. Коротка сесія зарядки час від часу, щоб бортовий контролер не заснув і відповідав на команди. Вмикайте, якщо авто «засинає» й перестає реагувати.
• Зарядка від мережі за графіком. Працює завжди, навіть коли режим «Вимк.». Так можна заряджати вночі за дешевим тарифом, а вдень лишати «Вимк.» для сонця. Детальніше — у статті про нічний тариф.

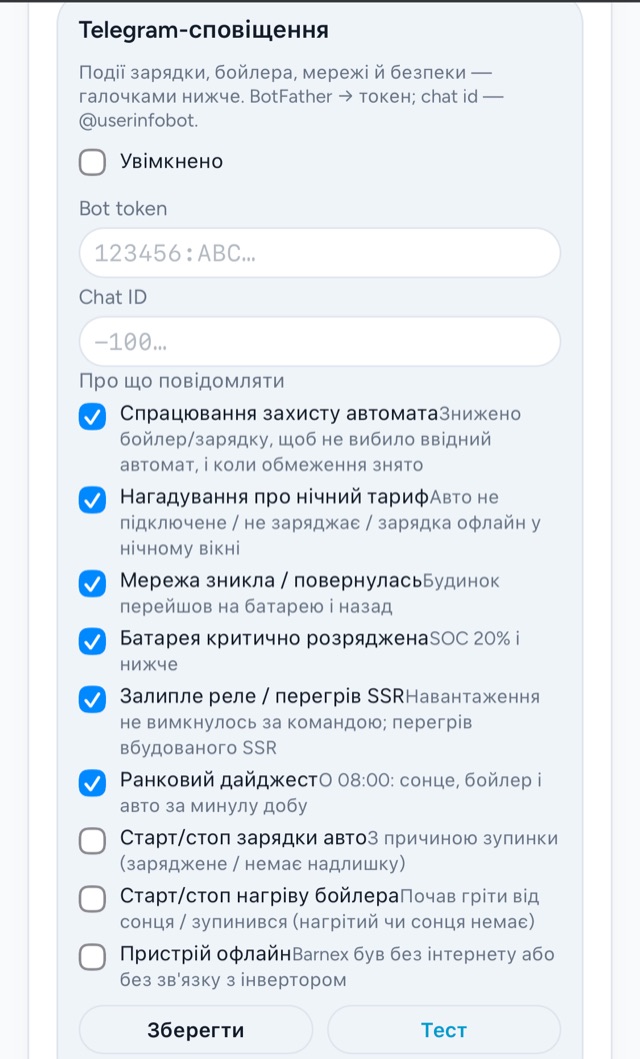

Telegram-сповіщення

Barnex шле події у вашого власного бота: вставляєте токен із BotFather та свій chat ID. Є дев'ять подій. Увімкнені одразу:

• спрацювання захисту автомата (бойлер чи зарядку знижено, щоб не вибило ввід, і коли обмеження знято);
• нагадування про нічний тариф (авто не підключене, не заряджає чи зарядка офлайн у нічному вікні);
• мережа зникла чи повернулась;
• батарея критично розряджена (20% і нижче);
• залипле реле чи перегрів SSR;
• ранковий дайджест о 08:00 (сонце, бойлер і авто за минулу добу).

Вимкнені за замовчуванням: старт і стоп зарядки авто, старт і стоп нагріву бойлера, пристрій офлайн. Кнопка «Тест» одразу надсилає перевірочне повідомлення.

З чого почати: типові запити

Що хочете	Що змінити
Щоб батарея мала пріоритет над бойлером	Підняти «Мін. SOC для нагріву» до 80–90%
Щоб короткі сплески в будинку не смикали мережу	Поставити «Ліміт імпорту» мінусовим, наприклад −50 Вт
Щоб не вибивало ввід	Вказати правильний номінал автомата; ліміт рахується в амперах × 230
Щоб авто завжди заряджалось першим	Пріоритет «Авто»
Щоб бойлер грівся лише вдень	Увімкнути «Гріти лише вдень» і задати вікно
Щоб батарея гарантовано дійшла до вечора	Увімкнути «Розумне планування», задати ціль і ємність

Типові помилки

• Нагрів «Заблоковано». Не підтверджено пріоритет інвертора. Це завдання інсталятора, і без нього нічого не працюватиме.
• Обмеження навантаження введено в амперах. Поле у ватах: 25 А треба вводити як 5750.
• Вікно нагріву не збігається з сонцем. Перевірте години й часовий пояс пристрою.
• «Мін. SOC для нагріву» занадто високий. Бойлер не вмикається, доки батарея не заряджена до цього рівня.
• Одночасно змінено багато параметрів. Змінюйте по одному й дивіться на картку «Зараз».

Коротко

• Для старту достатньо майстра з чотирьох кроків: інвертор, бойлер, авто, ввідний автомат.
• Обмеження навантаження задається у ватах: номінал автомата в амперах × 230 (25 А → 5750 Вт).
• Ліміт імпорту, підтвердження, крок і пауза визначають, наскільки обережно координатор піднімає й скидає потужність.
• Резерв АКБ, мінімальний SOC і розумне планування вирішують, чи віддавати надлишок бойлеру, чи лишити батареї.
• Картка «Зараз» пояснює, що відбувається, і першою підказкою є стан «Заблоковано».
• Загальний огляд — у статті Скидання надлишку сонячної енергії. Barnex можна забронювати.
